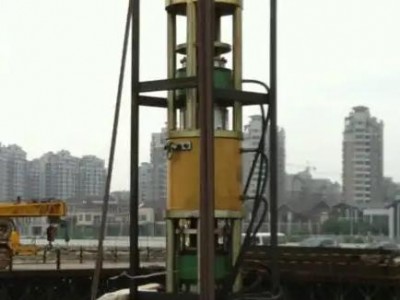

液压提升设备提升原理利用液压提升装置均布于储罐内壁圆周处，先提升罐顶及罐体的上层壁板，然后逐层组焊罐体的壁板。采用自锁式液压千斤顶和提升架、提升杆组成的液压提升机，当液压千斤顶进油时，通过其上卡头卡紧并举起提升杆和胀圈，从而带动罐体向上提升；当千斤顶回油时，其上卡头随活塞杆回程，此时其下卡头自动卡紧提升杆不会下滑，千斤顶如此反复运动使提升杆带着罐体不断上升，直到预定的高度。当下一层壁板对接组焊后，打开液压千斤顶的上、下松卡装置，松开上下卡头将提升杆以及胀圈下降到下一层壁板下部胀紧、焊好传力筋板，再进行提升。如此反复，使已组焊好的罐体上升，直到 后一层壁板组焊完成，从而将整个储罐安装完毕。
液压提升设备在使用时，不能停在倾斜度大于30°的坡上工作，以防下滑； 打开总开关后，电量呈现小于40﹪时，要及时充电。充电时要检查一下电瓶水，若小于20ml，需加水。使用该铝合金升降机前 先空升一次，仔细观察各部位是否正常有无异常声音，一经发现，应停止使用；由维修人员调试好后使用。 该机适合于室内、外使用，在室外使用时应在地质坚硬的地面上使用，以免发生颠覆，每使用20次调整一次链条螺丝、调整一次保险绳螺丝，电器及液压系统应由人员维修。
液压提升设备主要是通过液压油的压力传动从而实现升降的功能，它的剪叉机械结构，使升降机起升有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围 大、并适合多人同时作业。它使高空作业效率 高， 保障。
液压提升设备的布置方式及提升步骤[一]、液压提升设备的布置方式
烟囱可以改变燃烧条件，保证工业炉内气体的正常流动和热交换，液压提升设备是工业中常用的构筑物。锅炉燃烧产生的烟气中含有大量有害物质，只有通过烟囱将其排入高空，经高空扩散后，降至地面的浓度才能符合环保要求。因此，烟囱能减轻烟气对环境的污染，是火电、冶金和化工等行业中不可缺少的主要工程项目。烟囱液压顶升装置的结构形式多种多样，按照内衬布置方式的不同，可将其分为单筒式、套筒式和多管式三种：
液压顶升机械1、单筒式烟囱：内衬、隔热层和筒壁相互紧靠在一起，并将内衬和保温层直接支承于外筒壁向内挑出的环形挑头上。这种烟囱结构简单、造价低，但普遍存在温度裂缝和烟气腐蚀问题，功能和使用寿命受到严重影响；
2、套筒式烟囱：在筒壁内设置一个衬筒，承重外筒与排烟内筒完全分开布置，两筒间留有较宽的检修通道，内筒可以分段支承于外筒壁上，也可以做成单独的自承重形式。这种烟囱的特点是使外筒壁不与腐蚀性烟气接触，清理温度作用对筒壁的影响，并可将内筒设置成等直径形式，这样在相同的出口流速下，烟气的自拔力远比传统的锥形单筒式烟囱要大得多，对烟气发生炉的运行有利，烟气扩散效果甚佳；
3、多管式烟囱：当多台烟气发生炉同时工作时，每炉单独接一支排烟筒，几支排烟筒集中在一起后，烟气的出口流速相当稳定，含热量增大，热浮力也增大，扩散效果增强，烟囱即使在低负荷情况下运行，也能保证烟气的抬升与扩散，减少近地面大气污染；而且内部排烟管道数越多，外筒的利用率越高，建造越经济。
[二]、液压提升设备提升步骤
随着世界石油工业的迅速增长和对能源需求的不断增加，原油和成品油的储备受到了各国的普遍关注，对各类油库储备能力的要求也越来越高。金属储罐向着大型化发展的趋势也越加明显，液压提升倒装法以其提升平稳、可靠的施工特点逐渐受到了施工单位的认可，如我公司在北京石油分公司某油库改扩建工程的3个20000m3储罐施工中使用此项技术，取得了良好的使用效果，完成了此项工程。
液压顶升设备将液压顶升装置(成套设备)均布于储罐内壁圆周上，先提升罐顶及罐体的上层!)壁板，然后逐层组焊罐体的壁板。采用自锁式液压千斤顶和提升架、提升杆组成的提升装置!液压顶升设备)，通过液压控制系统，使液压千斤顶进油时，通过其上卡头卡紧并举起提升杆和胀圈，从而带动罐体(包括罐顶)向上提升，当千斤顶回油时，其上卡头随活塞杆回程，此时其下卡头自动卡紧提升杆不会下滑。千斤顶如此反复运动使提升杆带着罐体不断上升，直到预定的高度!空出下一层板的高度)。当下一层壁板对接组焊后，打开液压千斤顶的上、下松卡装置，松开上下卡头将提升杆以及胀圈下隆到下一层壁板下壁胀紧、焊好传力筋板，再进行提升。如此反复，使已组焊好的罐体上升，直到一层壁板组焊完成，从而达到倒装法施工工艺要求。
提升架应均匀布置在罐壁内侧，尽量靠近壁板，以减少提升架的弯矩。液压控制柜(即中央控制台)置于罐体外面，由高压胶管联接各千斤顶油缸的进、回油嘴。每个提升架的稳定性影响整个罐体提升的稳定，平稳垂直固定，并用两根余引技二撑杆加固，必要时可增加一根联到中心的径向水平拉绳(钢丝绳)，使所有提升架呈辐射形联接。这样布置方式既可使单个提升架有足够的刚度，又使所有提升架形成封闭系统，充分保证提升系统的稳定性。
液压提升装置可以分别安装、就位。当所有油路全部接通后，让千斤顶处于松卡状态，先进行全过程试验2~3次(不加压)，然后再进行额定油压试验，观察各油路系统有无泄漏等异常现象，同时检查液压控制柜工作是否正常。接着进行空载试验，检查千斤顶的往复运动、提升杆的步进动作及断卡头的卡紧性能是否可靠。发现不正常应作调整。一切正常后，就可将提升架底板与罐底板焊牢。至此，液压提升设备的安装、就位即完成。当拱顶罐的二层壁板纵向焊缝焊接完成后，提升工作就可以进行了。
倒装法施工先安装顶层()壁板。在吊车的配合下，按照已排好的壁板顺序依次将壁板吊装就位，边吊装，边点焊纵缝(留出有安装余量的一道纵缝为活口不点焊)。对口间隙应符合设计要求。待该层壁板全部吊装组对完成后，在内侧沿焊缝自上而下，每500mm左右点焊一块弧形板。错边量应满足组对质量要求。壁板纵缝先焊外侧，内侧清根后施焊。除活口以外的其它纵缝全部焊完后，应拉尺测量壁板周长。周长的实际尺寸应该是理论尺寸加活口焊接收缩量，加顶部包边角钢焊接收缩量和下部环缝焊接收缩量。
